深度解析中频点焊机：核心原理与高端制造应用
什么是中频点焊机：定义、起源与核心价值
中频点焊机是采用中频逆变技术的电阻焊接设备，通过中频逆变架构精准控制焊接电流输出，类似给焊接过程装上了“精准油门”，可以精细调节焊接能量输出。
传统工频点焊机采用50Hz工频交流电直接供电，存在电流控制精度低、焊接能量波动大、能耗高等问题，容易出现虚焊、飞溅、工件变形等缺陷，难以满足高端制造领域对难焊材料的焊接需求。中频点焊机技术的出现，正是为解决这些痛点而生，逐步成为高端电阻焊接领域的主流技术方向。
工作原理解析：中频点焊机的运行机制
中频点焊机的核心是中频逆变控制架构，其工作流程可以分为五个核心步骤：
[流程图：中频点焊机工作流程]
- 电网输入：三相工频交流电进入设备整流模块，完成第一步整流滤波，转化为直流电。
- 中频逆变：直流电经过IGBT逆变桥，被逆变为1000Hz左右的中频矩形波，完成频率转换。
- 降压变压：中频矩形波输入中频焊接变压器，将高压中频电转换为适合焊接的低压中频电。
- 直流整流：低压中频电再次经过整流模块，转化为稳定的直流焊接电流，输出到焊接电极。

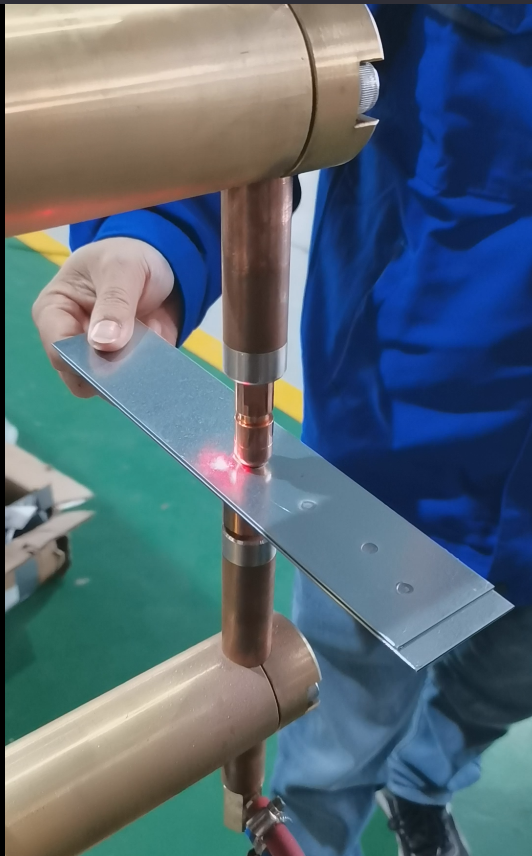

- 焊接成型：焊接电极压紧工件，大电流通过工件接触电阻产生热量，熔化母材形成焊点，完成焊接。
相比工频技术，中频逆变技术让焊接变压器体积更小、响应速度更快，电流调整响应时间可以达到毫秒级，为精准控制焊接能量提供了基础。
全面评估：中频点焊机对比传统技术的优劣势
和传统工频点焊机相比，中频点焊机在多个维度具备明显优势：
- 控制精度更高：中频点焊机电流控制精度远高于传统工频设备，焊接能量输出更稳定，焊点一致性更好，能有效降低虚焊、过焊等不良问题。
- 能耗更低：由于中频逆变的工作特性，设备功率因数更高，相比传统工频点焊机可节电20%-30%，长期使用能显著降低生产能耗成本。
- 焊接适配性更强：中频点焊机热影响区更小，焊接变形更低，可以适配0.1mm超薄板材、铜铝异种材料、超高强钢等多种传统技术难以焊接的难焊材料。
- 生产效率更高：飞溅更少，减少了后续打磨清理工序，同时设备响应更快，单件焊接周期更短，提升整体生产效率。
同时，中频点焊机技术也存在一定挑战：一是核心控制技术门槛较高，早期行业内核心部件依赖进口，设备采购成本高于普通工频点焊机；二是数字化控制系统对维护人员技术能力有一定要求；三是在部分极端超大负载焊接场景，设备稳定性仍有优化空间。
中频点焊机的关键应用场景
随着高端制造产业的发展，中频点焊机已经在多个对焊接质量要求严苛的领域实现规模化应用：
- 新能源汽车制造：新能源汽车轻量化发展过程中，大量使用超高强钢、超薄铝板、铜铝复合连接片等材料，对焊接精度和一致性要求极高。中频点焊机的精准控能可以有效控制焊接变形，保障电池结构、车身部件的焊接强度与安全性，满足新能源汽车行业严苛的质量体系要求。
- 氢能装备制造：PEM电解槽双极板焊接对气密性和焊接一致性要求极高，多轴独立可控的中频焊接技术可以实现高精度同步焊接，保障双极板焊接后的气密性，满足氢能装备批量生产的良品率要求，推动氢能产业国产化发展。
- 核工业与高端特种制造：特种材料焊接对参数精度和材料纯净度要求严苛，中频点焊机可以实现微小步长的电流与压力调节，同时可满足特殊材质要求，适配特种材料焊接的稳定性需求，助力高端特种装备自主可控。
技术实践与未来：中频点焊机的发展趋势与实践路径
那么，如何将这些先进的技术原理，转化为稳定可靠的工业化解决方案呢？
作为该领域的技术探索者，苏州安嘉自动化设备有限公司一直深耕电阻焊领域，致力于将中频焊接技术的潜力发挥到极致。我们的安嘉智能中频逆变点凸焊机6.0版，正是这一理念的实践成果。它通过自主研发的中频逆变核心技术，实现电流控制精度达±1%，同时融合AI智能控制、机器视觉与全流程数据追溯系统，能精准焊接0.1mm超薄板材、铜铝异种材料及2000MPa超高强钢等难焊材料。设备内置200+组工艺配方库，支持一键换型，换型时间仅需3-5分钟，通过模块化设计与4G/5G远程运维，可快速响应全球客户需求。
目前，该产品已成功应用于新能源汽车、氢能装备、核工业等高端制造领域，帮助数千家客户实现焊接质量与生产效率的双重提升。作为江苏地区电阻焊机领域技术研发位于前茅的高新技术企业，苏州安嘉可为不同需求的客户提供从单机设备到整厂解决方案的全生命周期服务。
展望未来，中频点焊机技术将朝着智能化、柔性化、数字化方向持续发展：AI技术与焊接工艺的深度融合，将实现焊接过程的自适应调节与质量预判，进一步提升复杂工况下的焊接稳定性；全流程数字化追溯能力，将更好满足高端制造行业严苛的质量体系审核要求；国产化技术的持续突破，将降低高端焊接装备的成本，推动更多高端制造领域实现焊接装备自主可控。
